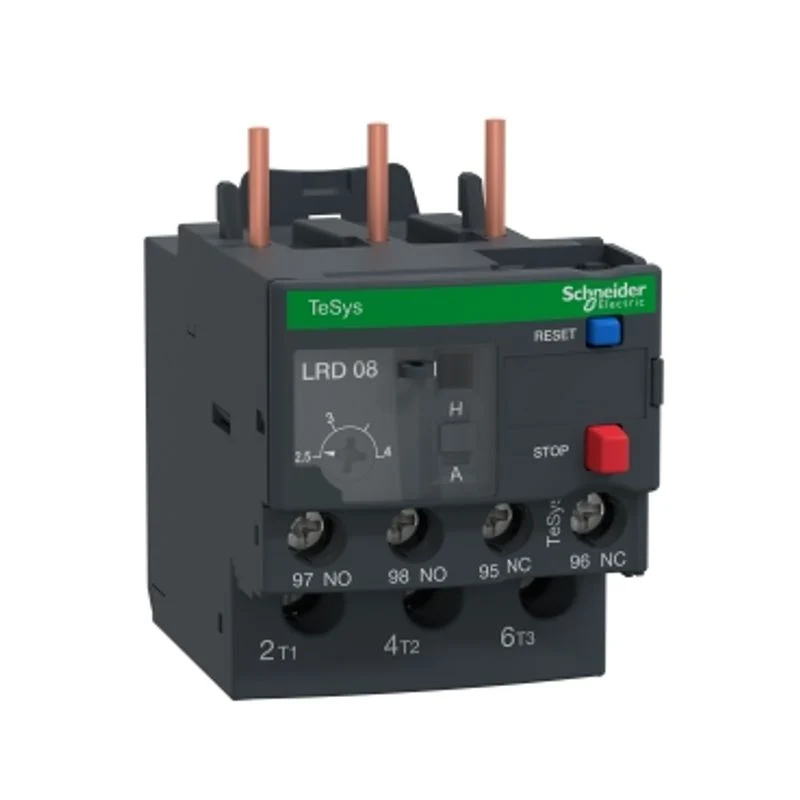

SCHNEIDER LRD08 - Rele Termico TeSys LRD 2,5-4A Classe 10A Bimetallico

SCHNEIDER - LRD08

Rele Termico TeSys LRD 2,5-4A Classe 10A Bimetallico

Schneider LRD08 e' il rele' di sovraccarico termico della serie TeSys LRD per la protezione di motori asincroni trifase con range di regolazione 2,5-4A e classe di intervento 10A. Soluzione bimetallica con sensibilita' alla mancanza fase e compensazione termica delle variazioni di temperatura ambiente, indicata per motori di potenza fino a 1,1-1,5kW a 400V in accoppiamento con i contattori TeSys D LC1D09-D38.

Caratteristiche Principali

• Protezione bimetallica con compensazione termica integrata
• Sensibilita' alla mancanza fase (sgancio differenziale)
• Classe di intervento 10A secondo IEC 60947-4-1
• Pulsanti frontali di Test e Reset manuale
• Selettore di reset manuale o automatico
• Contatti ausiliari di sgancio integrati 1NA+1NC

Specifiche Tecniche

• Tipo: rele' termico bimetallico
• Range di regolazione: 2,5-4 A
• Classe di intervento: 10A
• Tensione massima: 690V
• Larghezza: 45 mm (compatto)
• Compatibilita': contattori TeSys D LC1D09-D38

Compatibilita' e Installazione

Il rele' termico LRD08 e' destinato all'installazione direttamente sotto i contattori della serie TeSys D di Schneider Electric (modelli LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38) tramite collegamento ai morsetti inferiori del contattore, formando uno starter motore compatto. Indicato per la protezione di motori asincroni trifase in pompe, ventilatori, motoriduttori, automazioni di porte e cancelli, compressori e tutte le applicazioni industriali e tecniche con motori fino a circa 1,5kW a 400V. Il pulsante di test consente di verificare il corretto funzionamento del rele' senza attendere un effettivo sovraccarico.

EAN

3389110346787



Scheda Prodotto

Rele Termico TeSys LRD 2,5-4A Classe 10A Bimetallico
